Преобразователи частоты для асинхронных двигателей серии С100

Главная > Частотные преобразователи > Преобразователи частоты для асинхронных двигателей серии С100

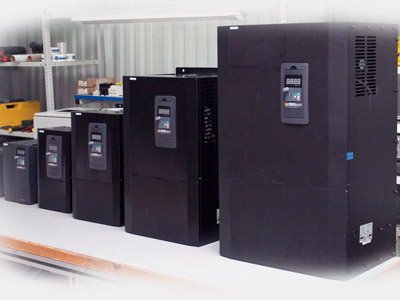

Преобразователи частоты для асинхронных двигателей серии С100 выпускаются в широком диапазоне мощностей. Производство и разработка выполняется Российской компанией, поэтому в них учтены важные особенности эксплуатации данной техники в России и странах СНГ. ПЧ типа С100 могут эксплуатироваться при температуре от –9 градусов Цельсия, а также работе в запыленных помещениях, что недопустимо для эксплуатации большинства иностранных аналогов. Ввод в эксплуатацию интуитивно понятен и прост. Преобразователи частоты для асинхронных двигателей серии С100 комплектуются подробной инструкцией на Русском языке, позволяющей самостоятельно настроить ПЧ на работу с асинхронным двигателем и провести оптимизацию под конкретные технологические задачи.

Преобразователи частоты для асинхронных двигателей серии С100, регулирование скорости вращения насосов в системе водоснабжения.

С управлением широкого спектра машин и механизмов (конвейеры, подъемные машины, насосы, вентиляторы и т. д.) отлично справляется частотный преобразователь С200. Он собран по схеме 3-х фазного инвертора напряжения на IGBT ключах с ШИМ – управлением векторным методом. Управляющий микропроцессорный блок обеспечивает автоматическое регулирование технологических параметров механизмов, защиту от аварийных режимов работы, регулируемый по времени пуск и торможение двигателя. Кроме этого предусмотрена система регистрации аварийных отключений и перезапуск прибора в случае отключения питания. Частотный преобразователь использует векторный метод управления, обеспечивающий высокоточное управление параметрами двигателя. Вынесение управляющей платы в отдельный отсек повышает надежность аппаратуры. Имеется возможность подключения компьютеру и организации удаленного мониторинга и управления.

Установив у себя на производстве частотный преобразователь, Вы обеспечите надежную и производительную работу различного оборудования, начиная от насосов для водоснабжения, транспортных конвейеров, и др. заканчивая сложным производственным технологически оборудование. Общая практика показывает, что применение автоматизированных электроприводов снижает себестоимость продукции вследствие снижения затрат на электроэнергию и обслуживание оборудования.

Общие технические характеристики на преобразователи частоты для асинхронных двигателей серии С100 :

Диапазон мощностей	~3x380B, 1,5 - 400 кВт
Диапазон изменения выходной частоты	0 … 400 Гц
Диапазон рабочих температур преобразователя	от -10 оС до +45 оС
	от -10 оС до +50 оС (для IP20)
Торможение постоянным током	Да
Встроенный в преобразователи частоты источник питания	24В, 50мА
Встроенный в преобразователь сетевой фильтр	с ПИД регулятором
Аналоговые и дискретные многофункциональные входы и выходы.	Да

Функции управления:

Функция автоматической оптимизации кривой напряжение-частота в зависимости изменения нагрузки позволяетснижать энергопотребление.
Автоматическая регулировка выходного ШИМ-сигнала позволяет стабилизировать напряжение в случае его отклонения.
Позволяет реализовать систему управления с обратнойсвязью, а также применяется для регулировки давления, расхода и др.

Рабочии функции:

панель управления, внешние зажимы управления и COM-порт.
Настройка с помощью потенциометра, клавиш ^Ў панели управления, внешних зажимов, аналогового сигналанапряжения или внешнего потенциометра, аналогового токового сигнала, аналогового устройства, COM-порта (RS-485).
Сигнал прямого/обратного хода, сигнал скорости, сигнал об отказе, сигнал сброса и т.д.
Программируемое реле, выход с открытым коллектором, выходной сигнал отказа и т.д.
Возможен вывод значений частоты, тока и значений с помощью цифрового сигнала 0 - 10 В или 0 -20 мА= и 0 -10 кГц.

Функции торможения:

Динамическое торможение использованием внешнего резистора торможения,максимальный тормозной момент может достигать 100%.
Торможение постоянным током - Этот режим можно выбрать, когда пуск или остановдвигателя происходит с частотой 0 - 20 Гц, с уровнем токаот 0 до 100% и временем срабатывания от 0 до 30 с, с возможностью установки последовательности.

Функции защиты:

Защита от обрыва фаз на входе, сверхтоков, перегрузки, недостаточного напряжения, перегрева и т.д.
На дисплее в реальном времени отображается текущеерабочее состояние, контролируемые параметры,функциональные параметры, диагностические коды неисправности и другие данные о состоянии преобразователя частоты.

Преобразователи частоты для асинхронных двигателей серии С100 (185 х 118 х 175 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0015	1,5	3,7	7 400 руб.
С100-4Т-0022	2,2	5	8 400 руб.

Преобразователи частоты для асинхронных двигателей серии С100 (215 х 145 х 178 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0037	3,7	8,5	11 500
С100-4Т-0055	5,5	1,3	14 200
С100-4Т-0075	7,5	17	17 500

Преобразователи частоты для асинхронных двигателей серии С100 (265 х 185 х 200 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0110	11	25	21 900
С100-4Т-0150	15	33	26 000

Преобразователи частоты для асинхронных двигателей серии С100 (380 х 210 х 204 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0150	15	33	26 000
С100-4Т-0185	18,5	39	32 400

Преобразователи частоты для асинхронных двигателей серии С100 (470 х 270 х 255 мм):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0220	22	45	41 800
С100-4Т-0300	30	60	48 900
С100-4Т-0370	37	75	58 400

Преобразователи частоты для асинхронных двигателей серии С100 (630 х 360 х 300 мм):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0450	45	90	72 900
С100-4Т-0550	55	110	85 900
С100-4Т-0750	75	150	104 600

Преобразователи частоты для асинхронных двигателей серии С100 (750 х 470 х 346 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-0900	90	176	129 900
С100-4Т-1100	110	210	149 900
С100-4Т-1320	132	250	189 000

Преобразователи частоты для асинхронных двигателей серии С100 (1270 х 574 х 380 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-1600	160	310	222 000
С100-4Т-1850	185	360	269 800
С100-4Т-2000	200	380	309 000

Преобразователи частоты для асинхронных двигателей серии С100 (1700 х 710 х 410 мм ):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-2200	220	415	358 000
С100-4Т-2500	250	470	399 000
С100-4Т-2800	280	510	433 000
С100-4Т-3150	315	585	478 000

Преобразователи частоты для асинхронных двигателей серии С100 (2020 х 750 х 550 мм):

Модель	Мощность (кВт):	Номинальный ток (А):	Цена с НДС:
С100-4Т-3500	350	645	559 000
С100-4Т-3750	375	675	630 000
С100-4Т-4000	400	750	680 000

Новинки

Преобразователи частоты для асинхронных двигателей серии С100

Новейшие Преобразователи частоты....

Подписаться на акции

Обратный звонок

Скачать прайс

Скачать каталог

Полезные статьи

Выбор частотного преобразователя для погружного насоса

Иногда, для того чтобы достигнуть высокой продуктивности в работе погружных насосов, в систему электродвигателей внедряется частотно-регулируемый привод. Преобразователи частоты для асинхронных двигателей серии С100 специально разработаны для работы с таким типом оборудования. В целях правильного использования нужно знать некоторые особенности. Номинальное напряжение погруженного в воду электродвигателя насоса выше, соответственно при выборе необходимо учитывать такие параметры как мощность и установленный номинальный ток.

Уровень защиты ПЧ от перегрузки должен быть достаточно большой (порядка 120%), в ином случае он должен компенсироваться высокой мощностью электродвигателя. Также важную роль играет кабель. За счет значительной длины провода может быть потеря напряжения. Во избежание такой проблемы необходимо подбирать сечение кабеля согласно рекомендации завода изготовителя. Если длина кабеля превышает 20 метров, то рекомендуется установить специальный моторный дроссель. Данное устройство поможет предотвратить большие утечки энергии и приведет в действие защиту от токовой перегрузки. Он также даст возможность снизить риск короткого замыкания в общей электронной цепи. Желательно установить и сетевой дроссель, так как при нестабильной работе распределительного трансформатора, преобразователи частоты для асинхронных двигателей серии С100 могут выйти из строя. ………

>>> Подробнее <<<

Энергоэффективность использования частотных преобразователей:

Выбирая себе, преобразователи частоты для асинхронных двигателей серии С100, для управления электродвигателями насосов, вентиляторов и другого подобного оборудования, покупатель стремится устранить проблему автоматизации производственного процесса. Наиболее значимым в современных реалиях является уменьшение расходов на энергию в осуществляемом технологическом процессе. Каким же образом простая схема из транзисторов и выпрямителя помогает повысить энергоэффективность частотного преобразователя?
Так как вал электрического двигателя поддерживает постоянные обороты при работе. То функцией ПЧ является снижение напряжения на выходе, при расчете оптимального показателя для каждого этапа работы. Векторное управление позволяет провести мгновенную обработку поступающей информации от двигателя и поддержать постоянный момент на валу.
Преобразователи частоты для асинхронных двигателей серии С100, установленные в сеть для управления насосом, при повышении давления в сети, понижает его производственную мощь за счет снижения выходной частоты. В этом случае автоматически, значительно снижается потребление электроэнергии. Уменьшение оборотов на пятую часть вызовет снижение частоты с 50 Гц до 40 Гц, а напряжение уже с 400 В до 250 В. Вряд ли кто-то возьмется отрицать значимую цифру от экономии, которая ………

>>> Подробнее <<<

Обзоры на ПЧ

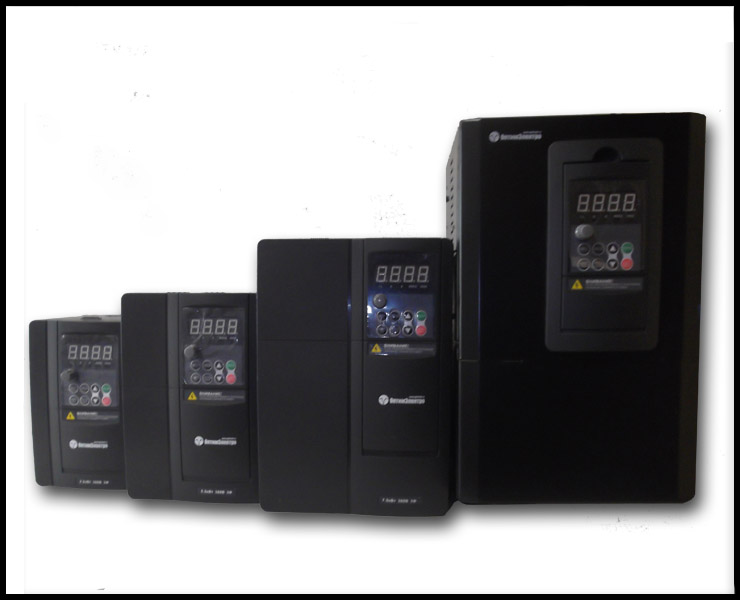

Обзор ПЧ серии С100:

Линейка Частотных Преобразователей для Асинхронных Электродвигателей С100 - относится к самым обычным системам управления и защиты двигателя. Использование данных Преобразователей Частоты, позволяет применять их для насосов и вентеляторных систем, за счет этого являются самым распространенными среди всех серий частотных преобразователей "Оптимэлектро"
>>>Подробнее<<<

Обзор ПЧ серии С200:

Оптимальный вариант Частотного Преобразователя для управления сложным оборудованием с большим количеством различных датчиков. Так-же Преобразователи Частоты серии С200 применяются для управления несколькими двигателями, к примеру можно взять конвейерную систему с требованием увеличения или уменьшения скорости в зависимости от поступления количества различных смесей для дальнейшей транспортировки.
>>>Подробнее<<<

Обзор ПЧ серии С300:

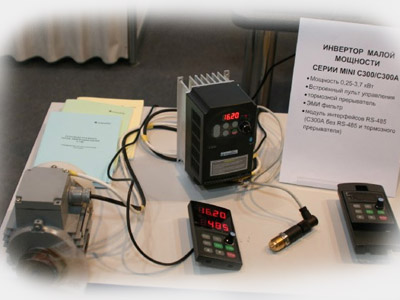

Частотники С300 – новая серия преобразователей производимых "ОптимЭлектро". Установка новых элементов управления устройством С300-4Т-0150 делает прибор более универсальным. Отслеживать изменение параметров работы электродвигателя и получать полную информацию можно на встроенном дисплее, а управление осуществлять на дистанционной панели с помощью определённых сигналов.
